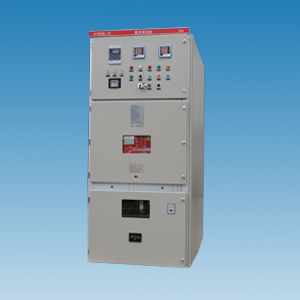

CPV系列高压功率控制柜是一个标准的负载功率控制装置，用来控制和保护高压交流负载。标准的CPV产品主要由以下部件组成：高压可控硅模块、可控硅保护部件、光纤触发部件、高压熔断器、信号采集与保护部件、系统控制与显示部件。
可控硅模块：每相中采用相同参数的可控硅串并联安装在一起。根据所使用电网的峰值电压要求，选择可控硅串联的数量不同。
阀体保护单元：包括由RC网络组成的过电压吸收网络、由均压单元组成的均压保护网络。
光纤触发部件：采用强触发脉冲电器，保证触发的一致性和可靠性；利用光纤触发进行可靠高低压隔离。
高压熔断器部件：起到保护负载及调功器内部元件作用。
信号采集与保护部件：通过电压互感器、电流互感器、避雷器、零序电流互感器对主回路电压、电流信号进行采集，主CPU控制并进行相应保护。
